Présentation du moteur RB Touring 11 RS

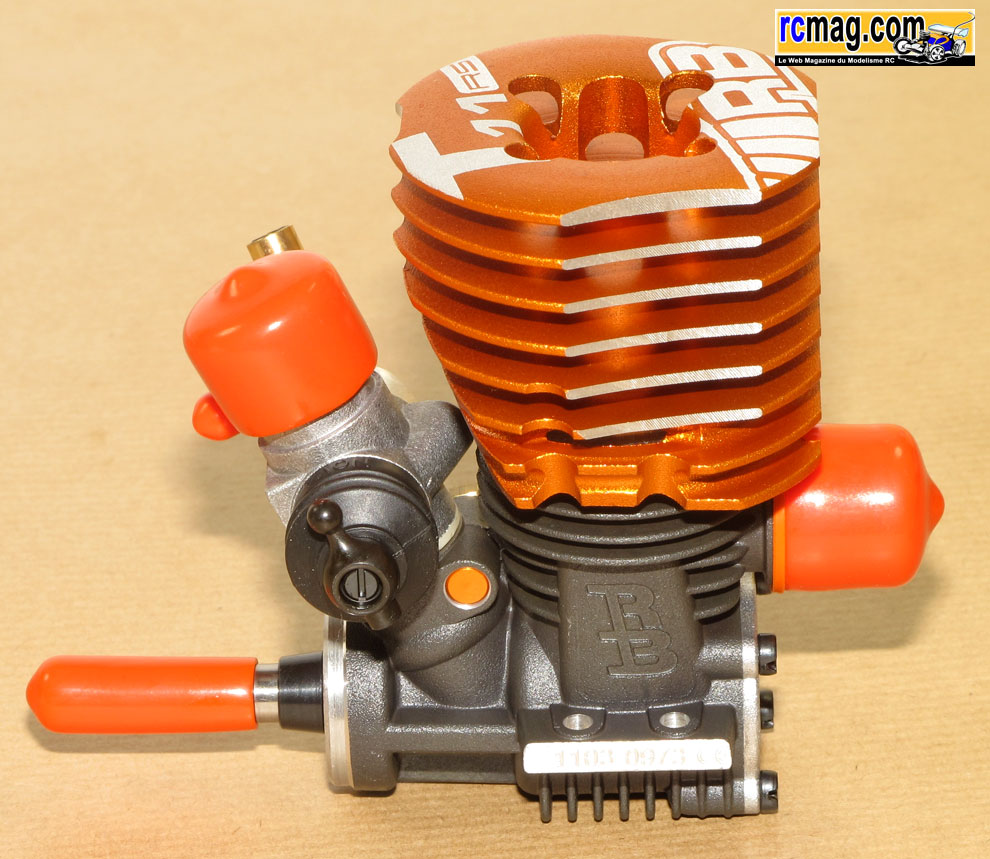

Ces moteurs sont conçus et distribués en France par RB et fabriqués par Nova Rossi. Le Touring 11 RS représente le haut de gamme chez RB et est destiné à la catégorie 1/10 Touring.

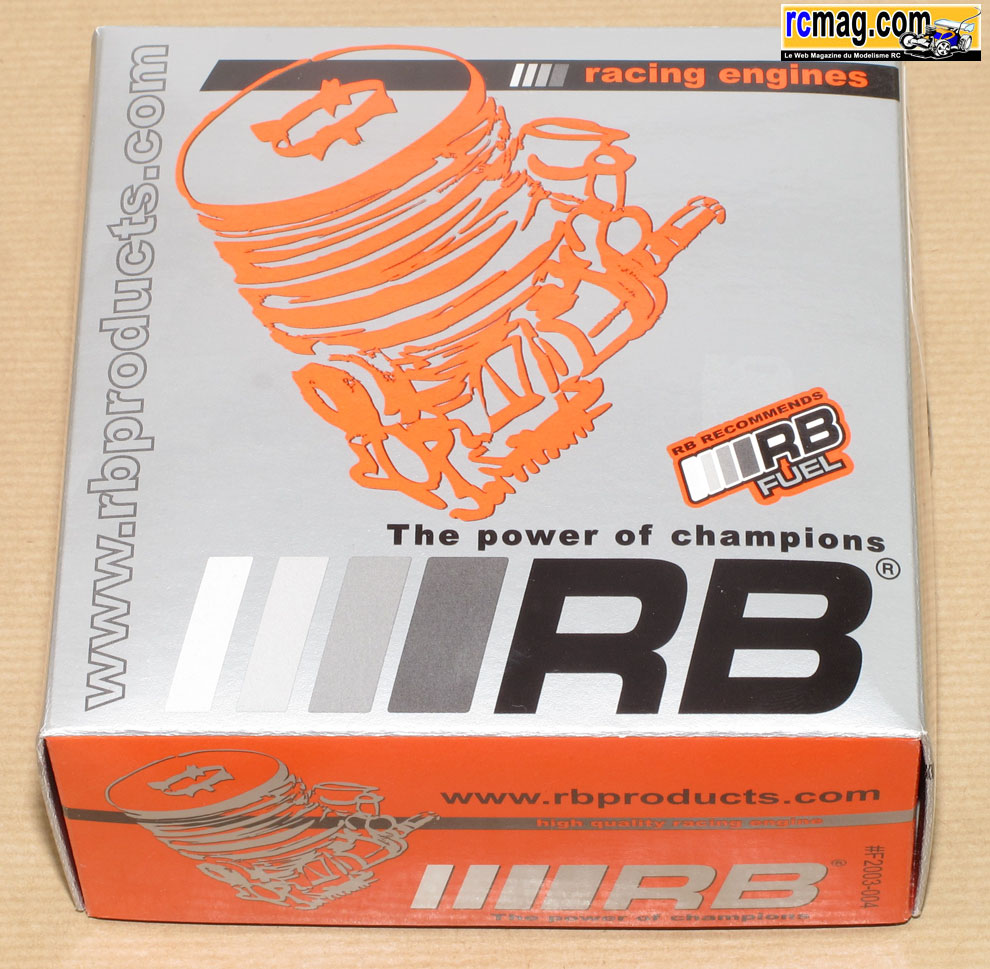

Ouvrons la boite ...

_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 15.06.2011, 17:34:31 Sujet du message:

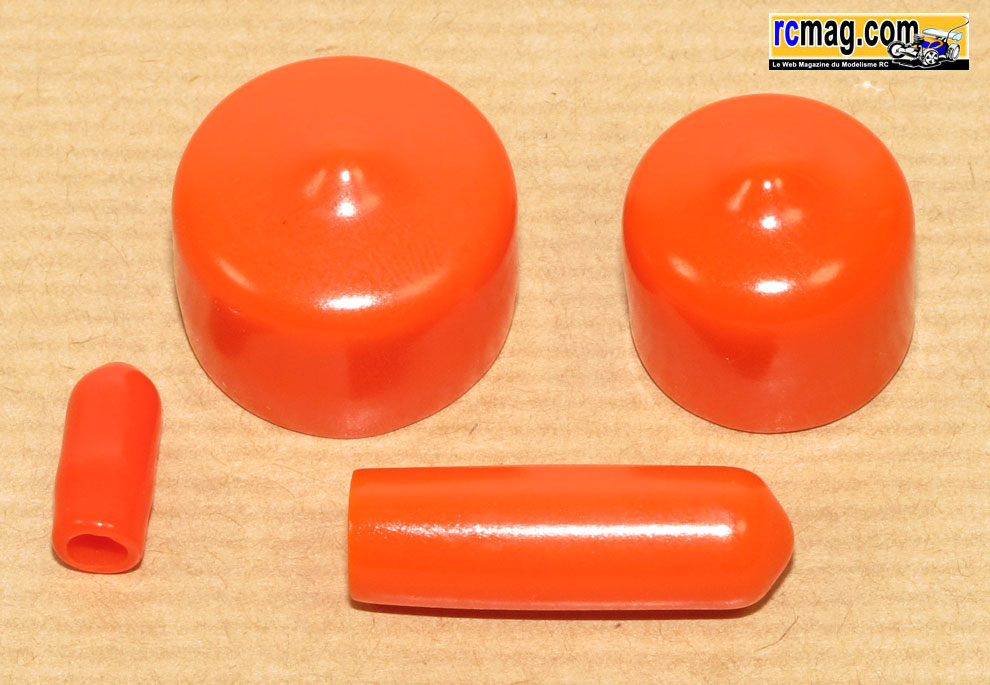

A l'ouverture de la boite on découvre le moteur bien calé dans un bloc de mousse, il est livré avec des bouchons qui seront bien utiles lors du nettoyage moteur ou pour son stockage.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 16.06.2011, 19:09:38 Sujet du message:

_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 17.06.2011, 06:38:42 Sujet du message:

_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 20.06.2011, 23:51:40 Sujet du message:

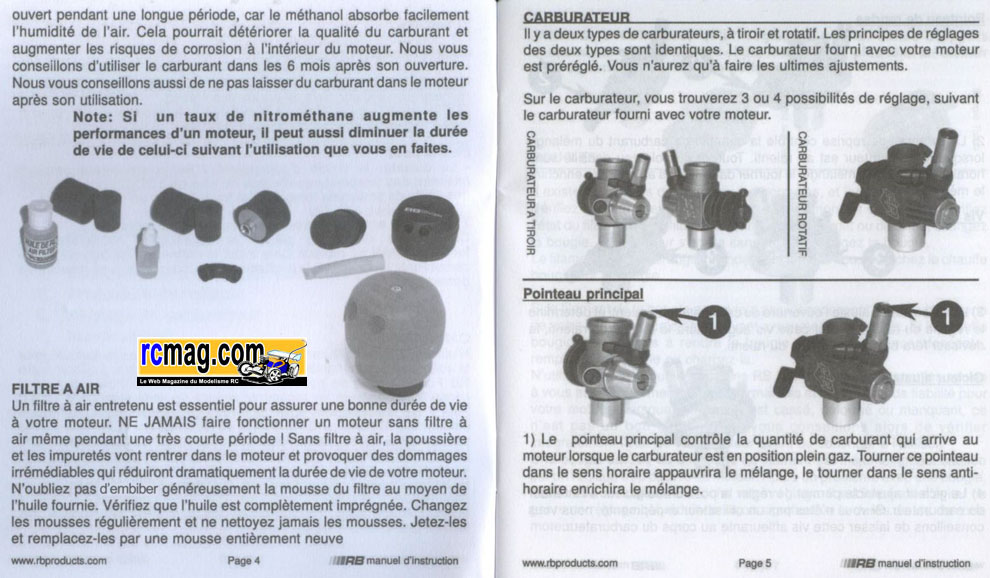

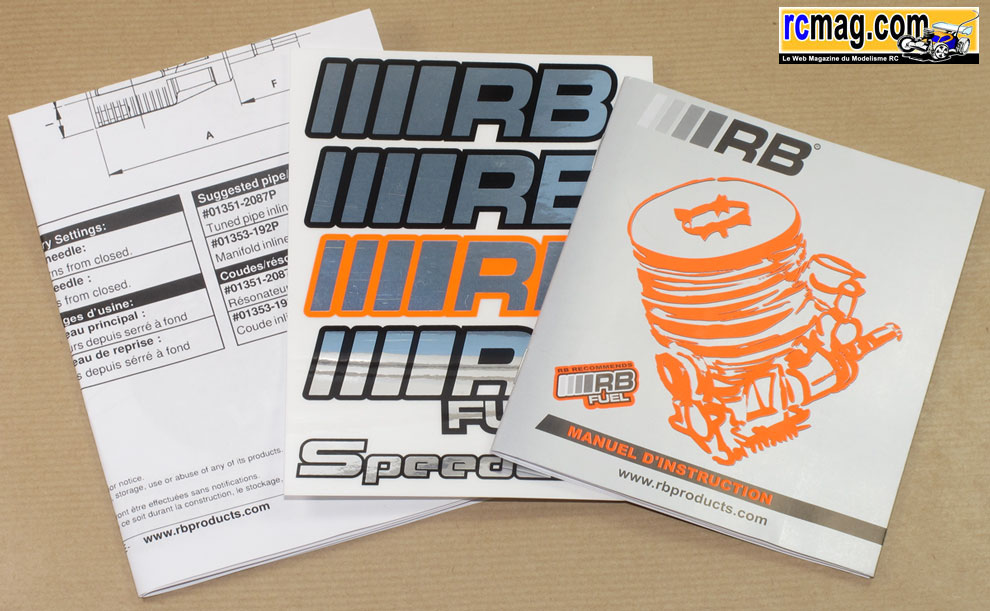

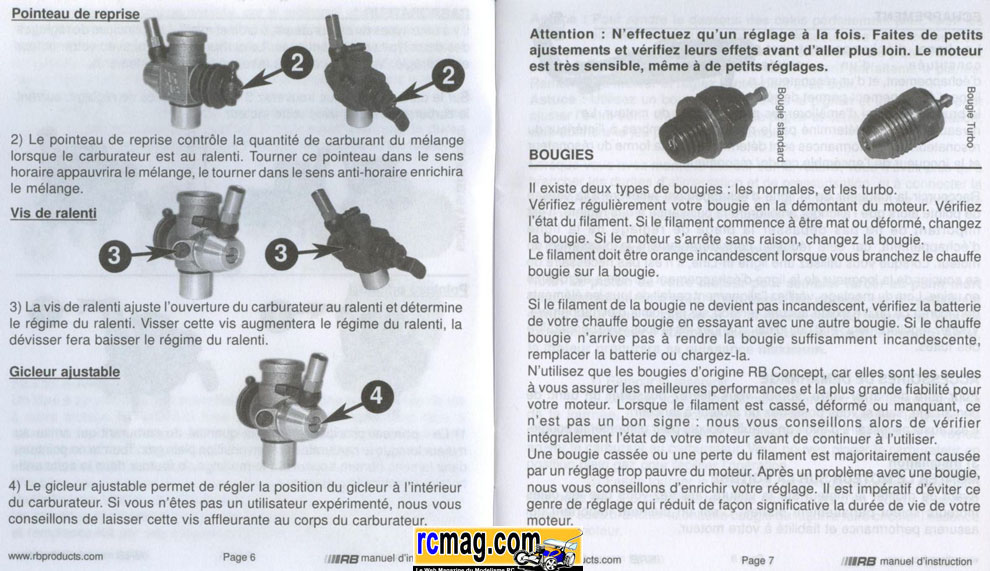

On trouve aussi un manuel d'utilisation de 36 pages en français et en anglais avec des conseils sur le carburant, les réglages moteurs, le filtre à air, le rodage ....
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 22.06.2011, 14:08:28 Sujet du message:

La nouvelle planche d'autocollants RB
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 22.06.2011, 22:34:54 Sujet du message:

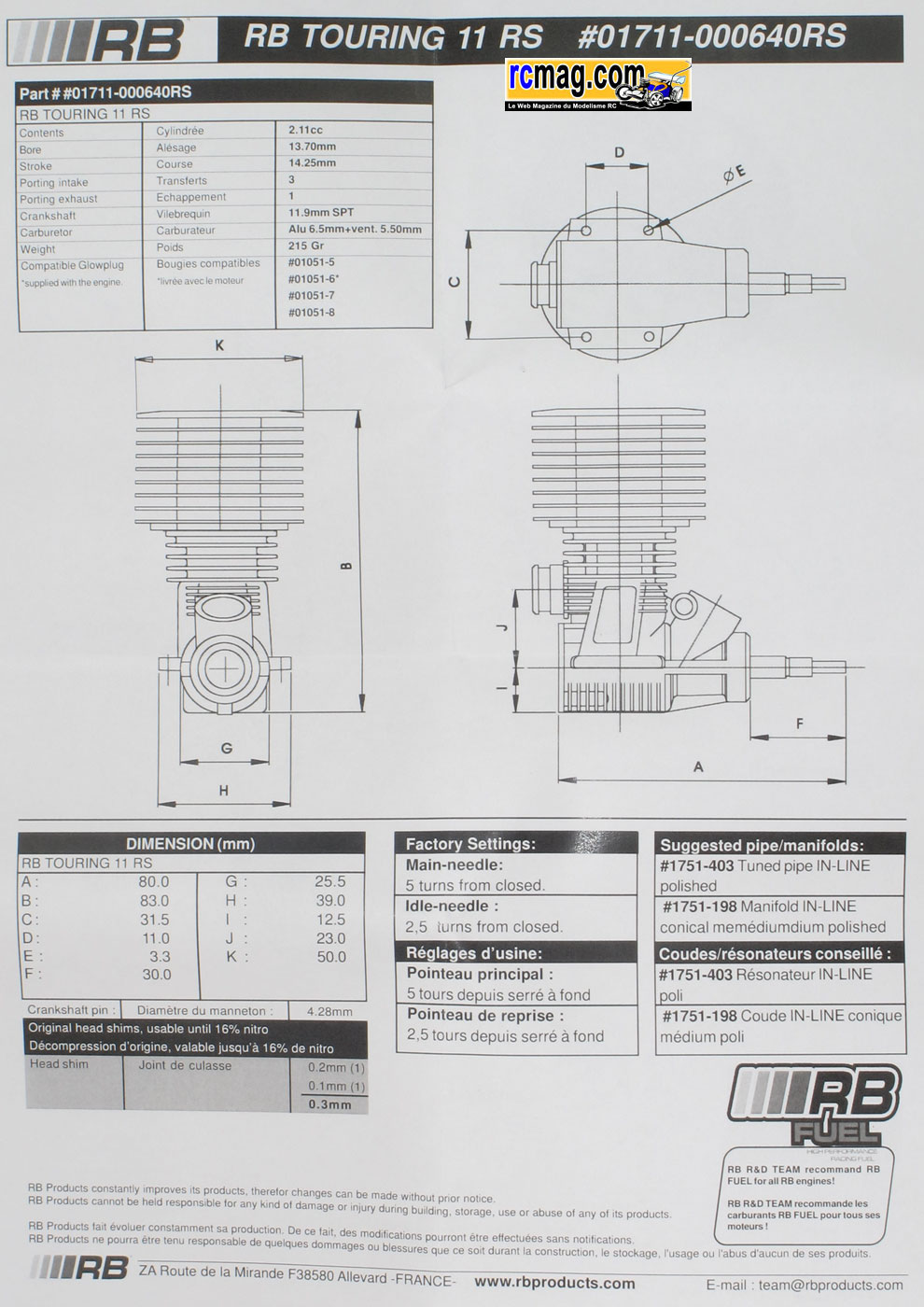

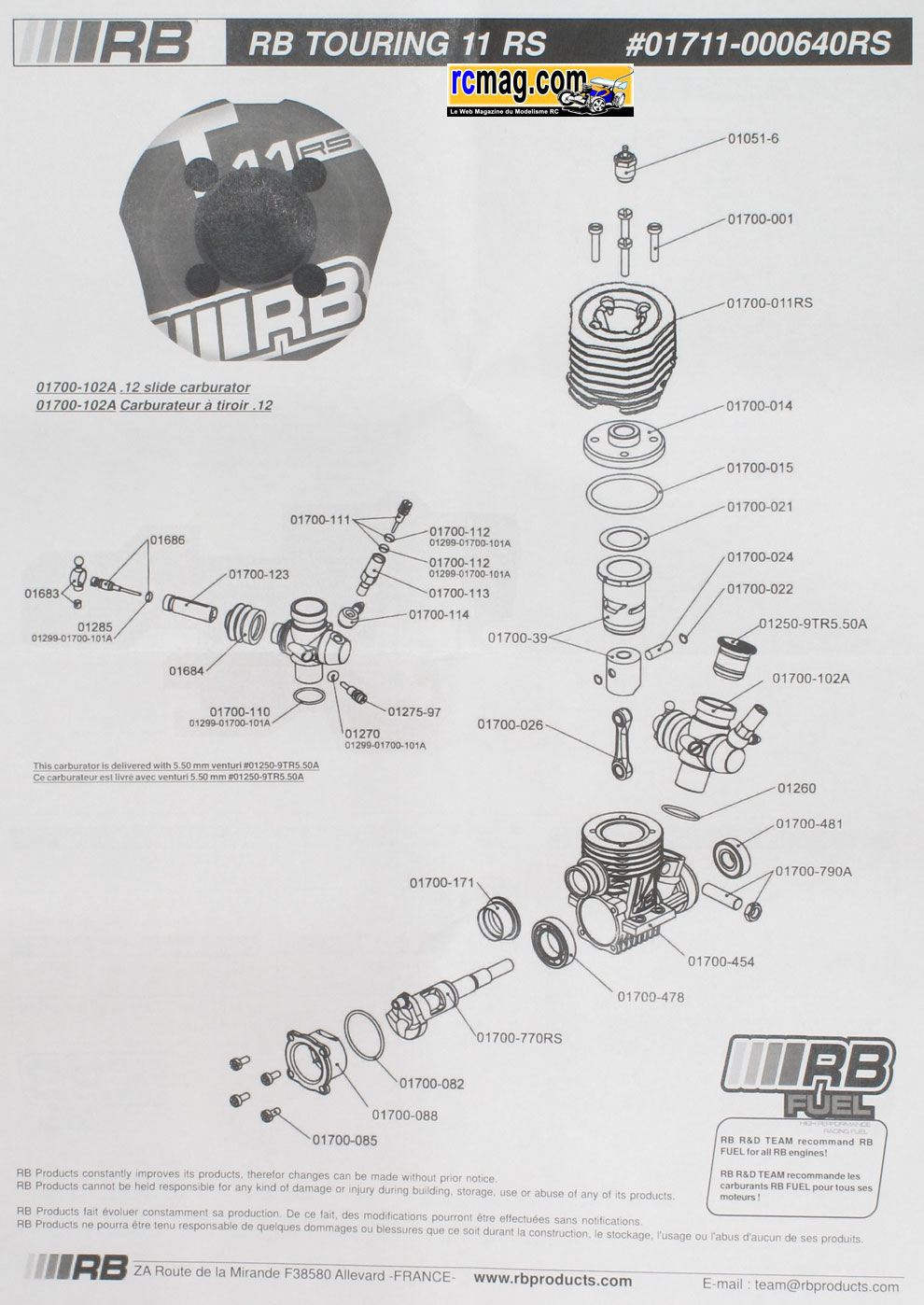

Les 2 planches avec les références, les dimensions, caractéristiques ...
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 23.06.2011, 13:34:40 Sujet du message:

_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 23.06.2011, 21:43:29 Sujet du message:

_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

chaffu71 · Expert** Inscrit le: 22/12/2010 Messages: 826

un collegue de mon club (camm macon) le possede.
une vrai balle ce moteur !
_________________
Forfaster racing team

Tractoricou · Posté le: 25.06.2011, 19:26:48 Sujet du message:

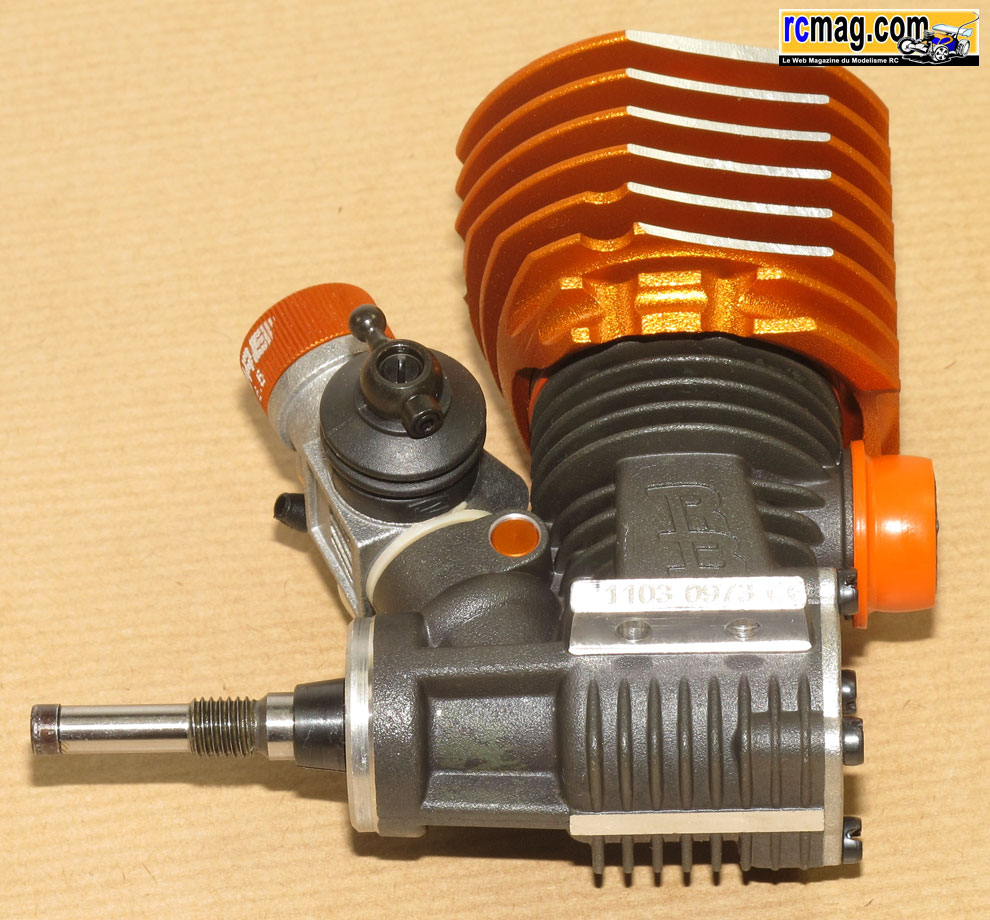

Ce Touring 11 RS représente le haut de gamme chez RB et c'est celui qui est généralement utilisé par les pilotes du team.

Fiche Technique RB Touring 11 RS

Cylindrée : 2.11 cc
Alésage : 13,70 mm
Course : 14,25 mm
Nb. Transferts : 3
Vilebrequin : ø 11,9
Carburateur : alu ø 6,5 + Buse 5,5
Bougie : Turbo
Poids : 215 gr
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 27.06.2011, 12:31:34 Sujet du message:

On démonte le moteur ....

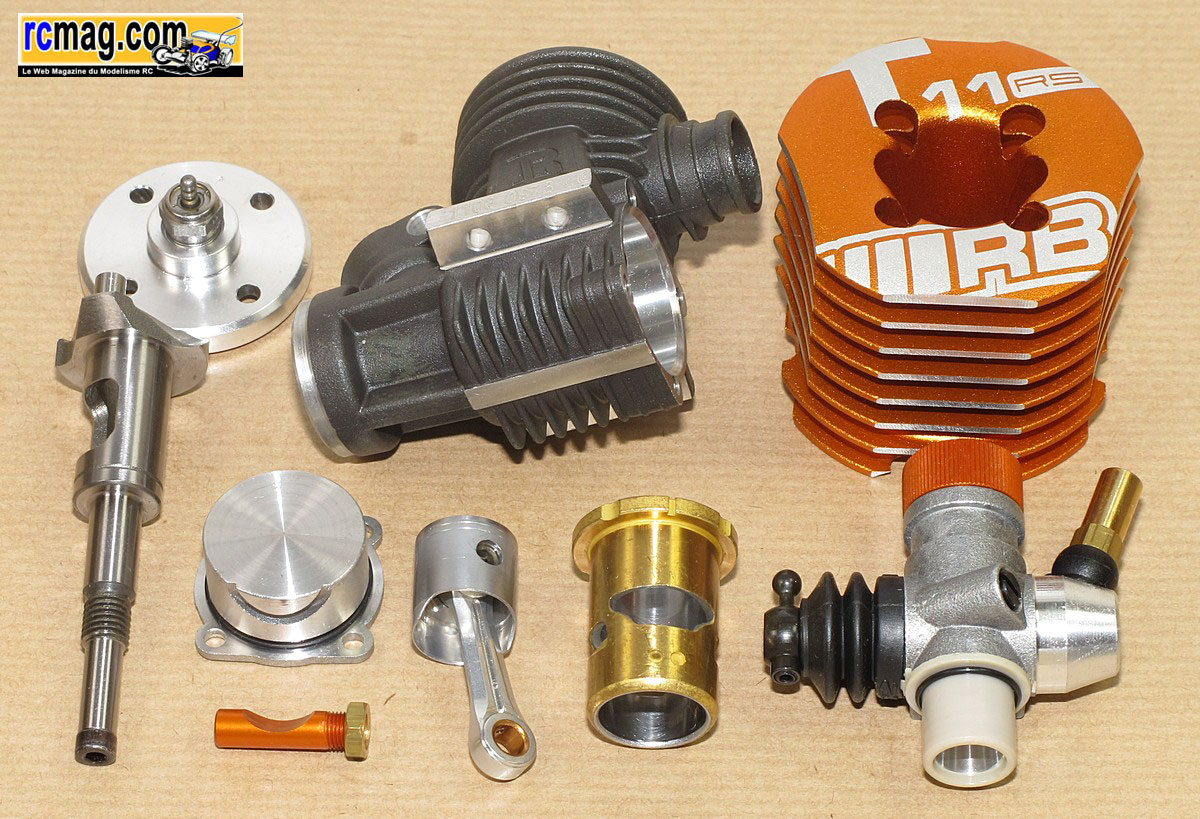

Le moteur démonté.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 27.06.2011, 17:18:36 Sujet du message:

Le cône d'embrayage, les 4 vis 3x15 pour la fixation de la culasse et 4 vis 2,5x7 pour le bouchon de carter.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 27.06.2011, 22:53:05 Sujet du message:

Le venturi réglementaire de 5,5mm qui est usiné en aluminium avec 2 joints toriques d'étanchéité.
Il est assez haut afin d'optimiser l'effet "venturi".
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 28.06.2011, 22:08:31 Sujet du message:

Le carburateur équipé de sa buse d'origine réglementaire ( 5,5mm ).
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 30.06.2011, 22:32:09 Sujet du message:

_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 01.07.2011, 22:30:03 Sujet du message:

Le carburateur tout alu de 6,5mm avec venturi alu de 5,5mm anodisé orange. Pour l'étanchéité on trouve un joint torique sur l'embase du
carburateur et un autre qui est intégré au carter moteur. A noter la bague isolante pour éviter le phénomène de vapor-lock.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 03.07.2011, 19:27:18 Sujet du message:

La fixation du carburateur avec une clavette aluminium anodisée orange monobloc.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 04.07.2011, 16:05:18 Sujet du message:

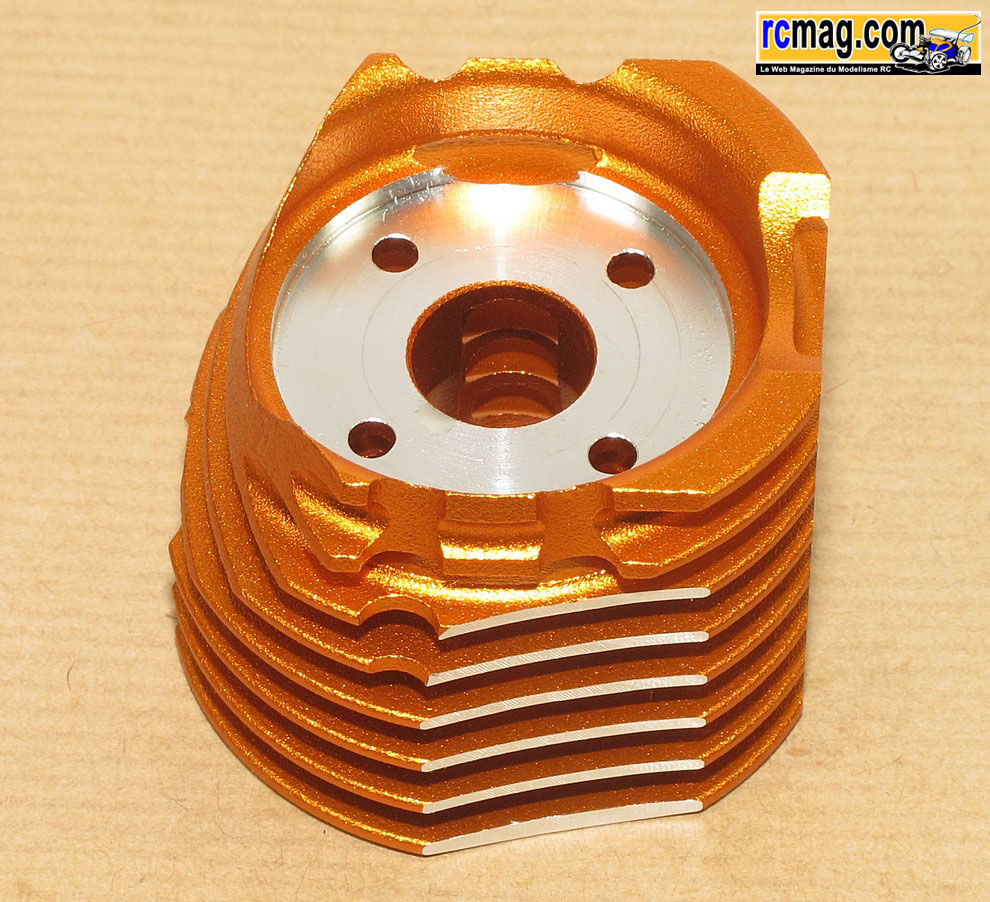

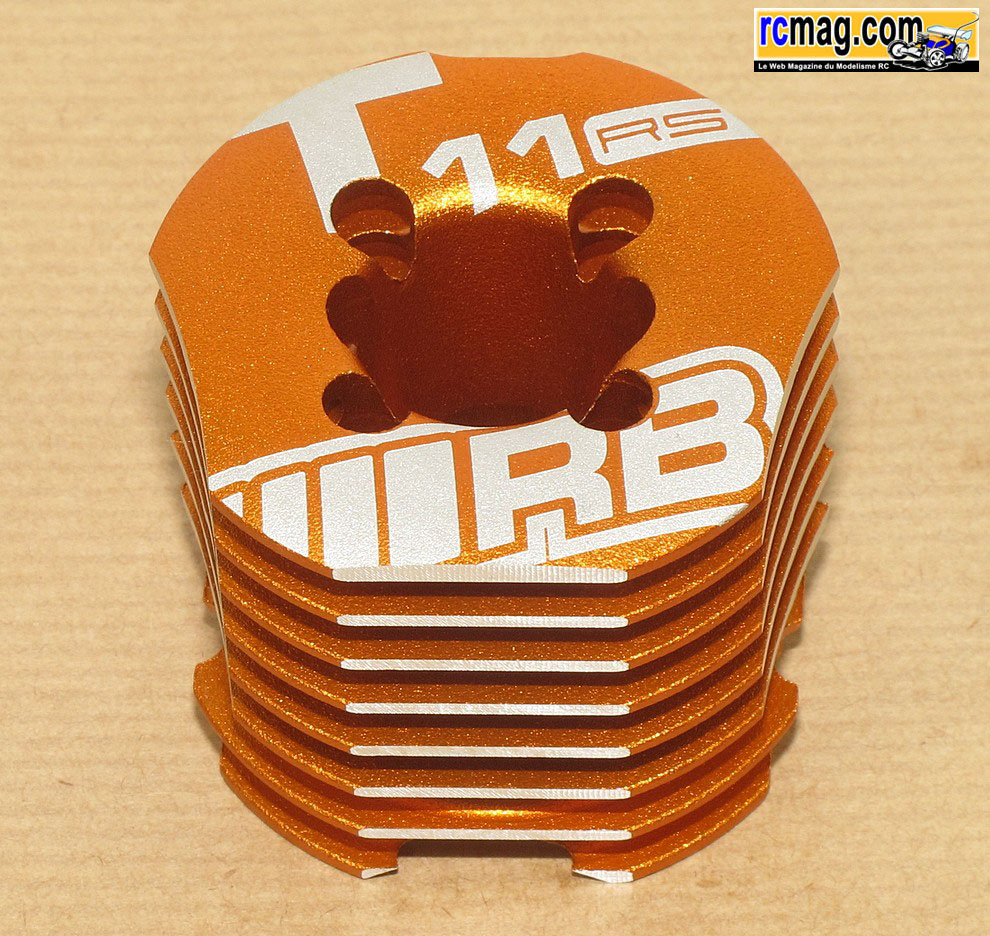

La culasse de 48gr avec 8 ailettes, sa hauteur est de 39mm pour un diamètre maxi de 50mm.
Sur l'avant on retrouve un décrochement pour la boite à air.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 04.07.2011, 18:19:12 Sujet du message:

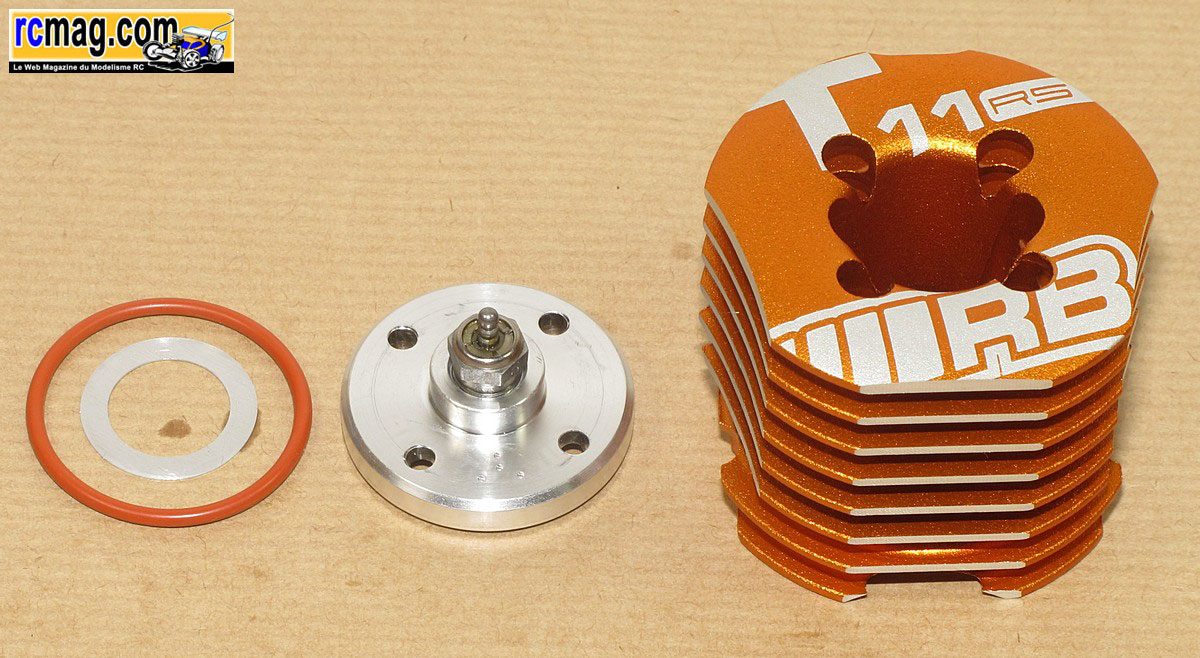

L'insert séparé pour bougie turbo ( n°6 ) avec un joint pour limiter les vibrations et protéger de la poussière.
On retrouve un joint de décompression unique en alu de 3/10.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 06.07.2011, 22:58:07 Sujet du message:

_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 11.07.2011, 17:37:15 Sujet du message:

_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 15.07.2011, 22:33:48 Sujet du message:

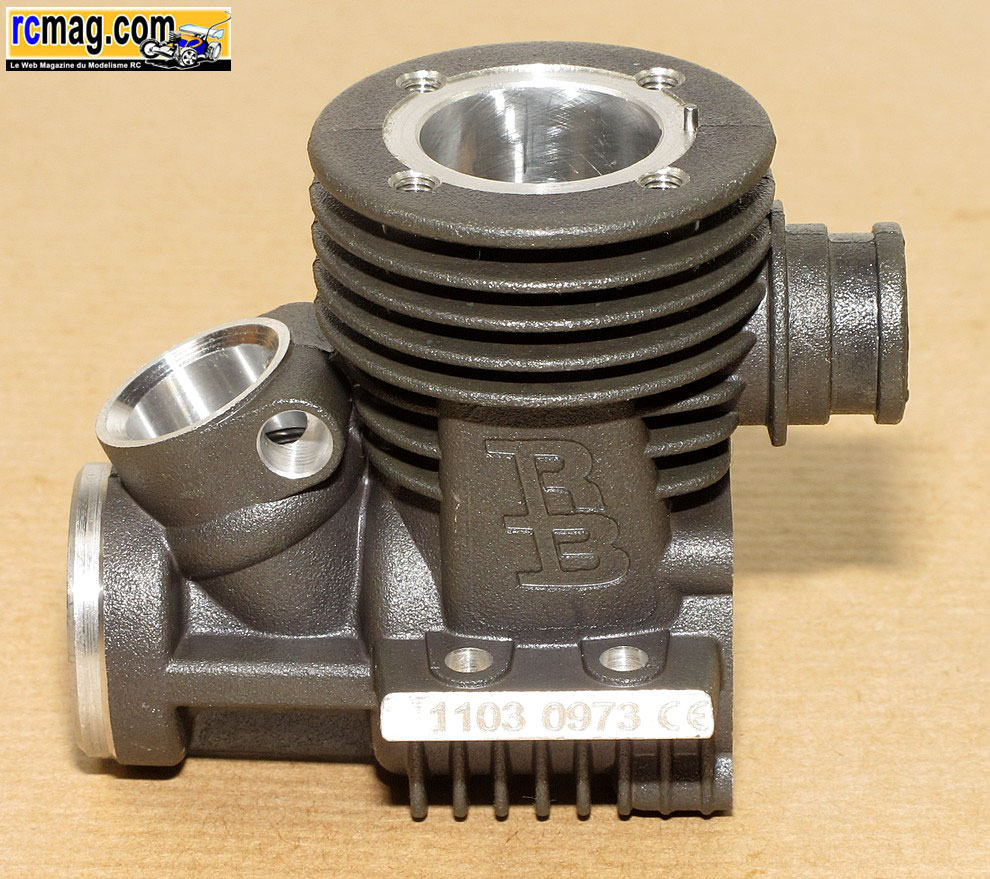

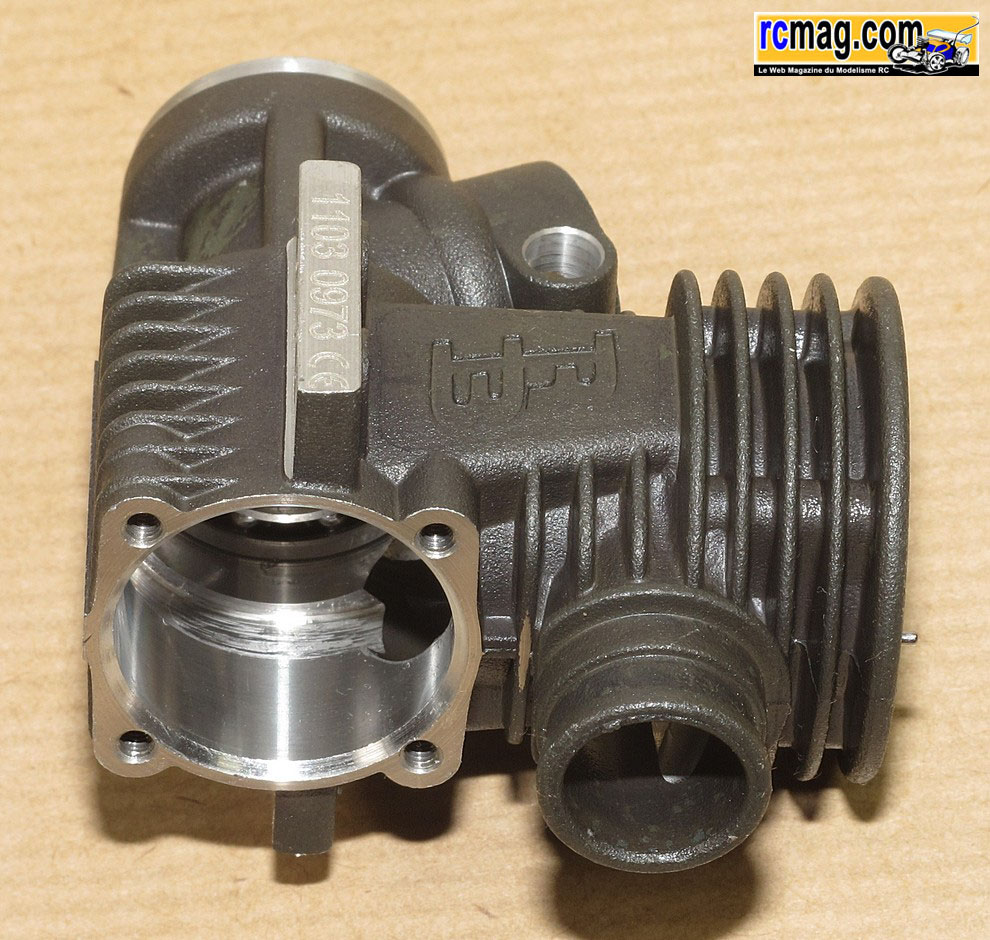

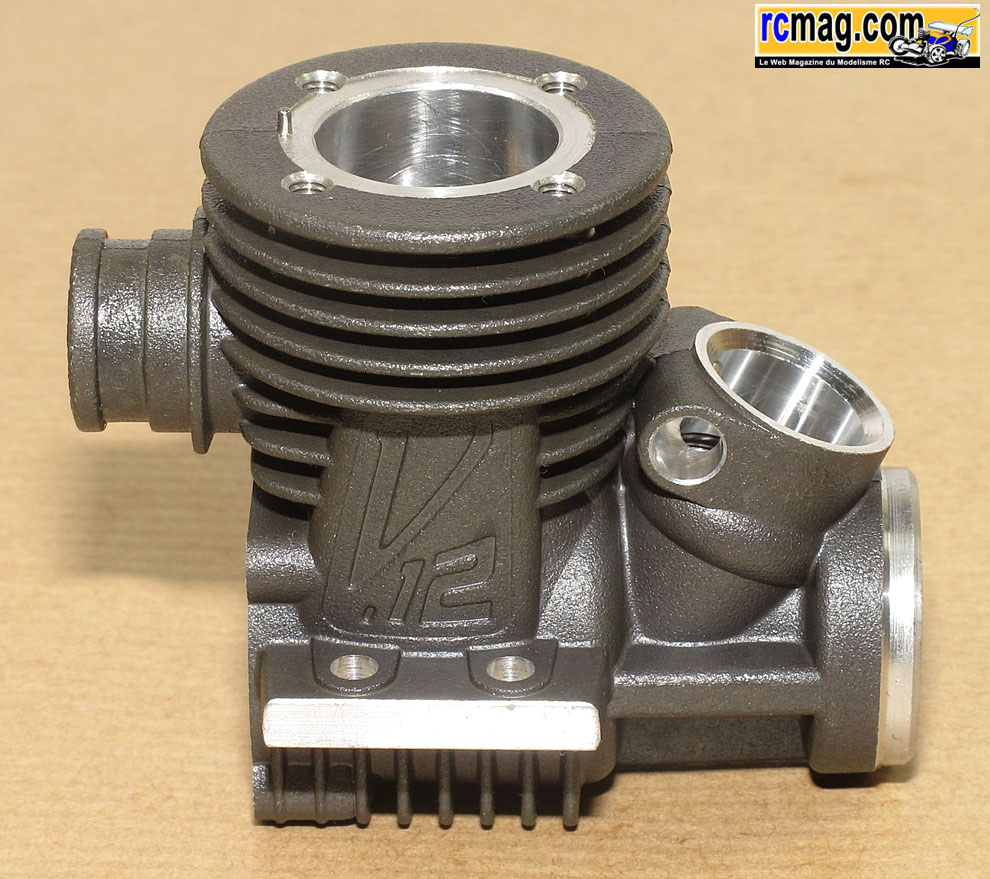

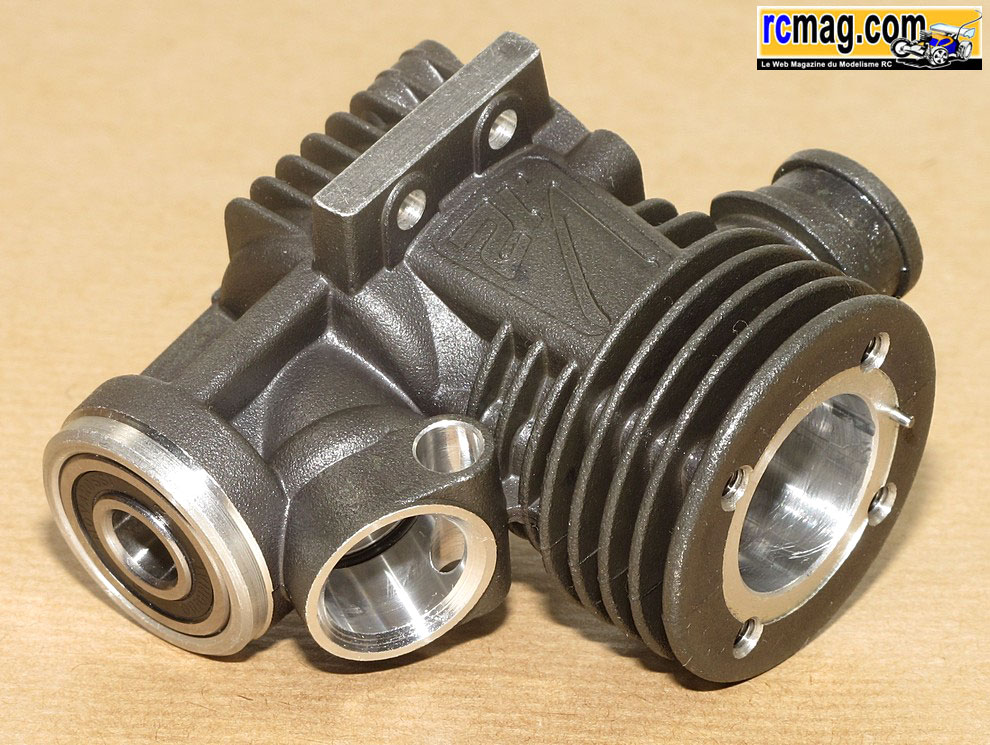

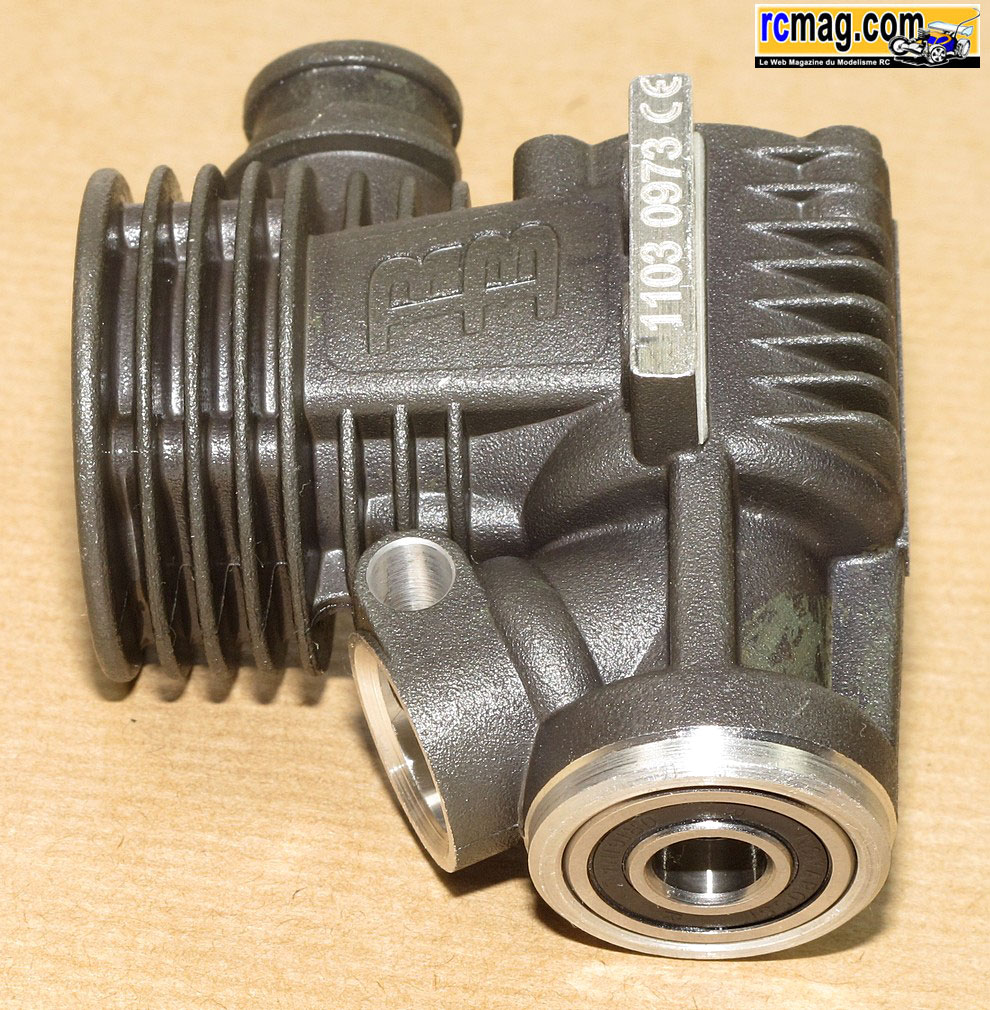

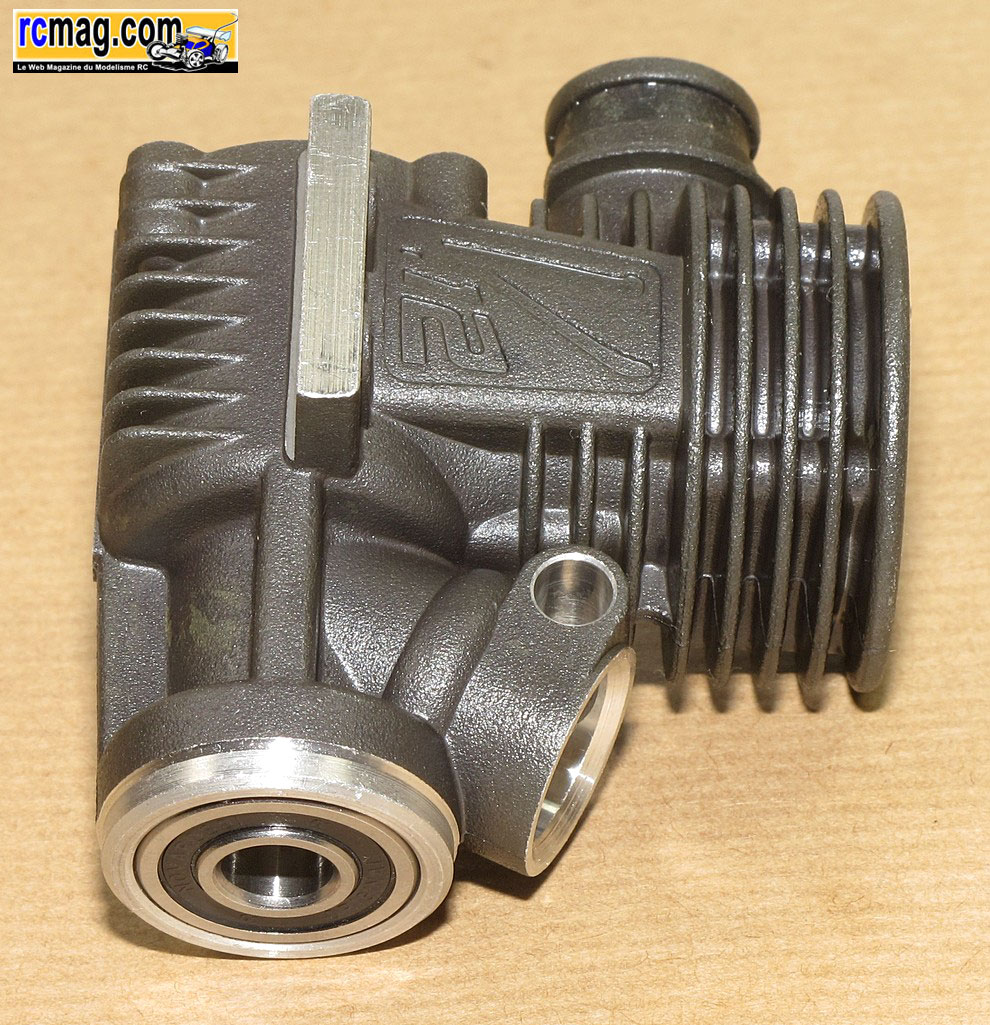

Le carter ( 60gr ) traité black qui bénéficie d'une belle finition avec travail important de préparation.
Le roulement avant est de type étanche, l'arrière est classiquement à cage décentrée.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 19.07.2011, 16:53:11 Sujet du message:

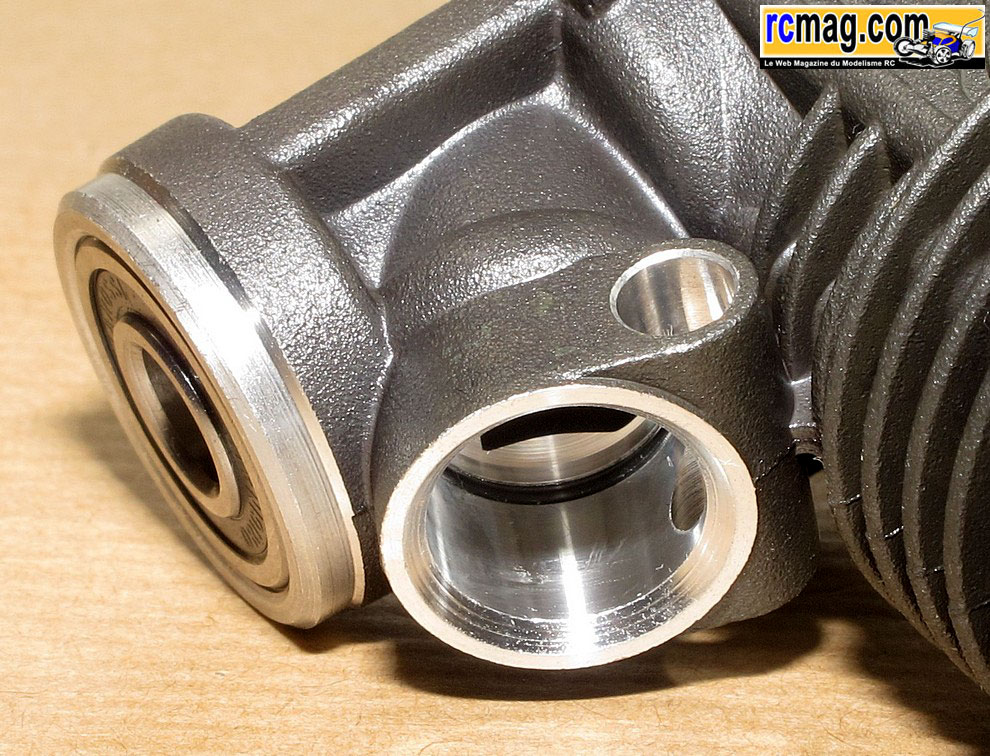

L'usinage pour le joint d'étanchéité de la liaison carburateur / carter.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 21.07.2011, 00:11:04 Sujet du message:

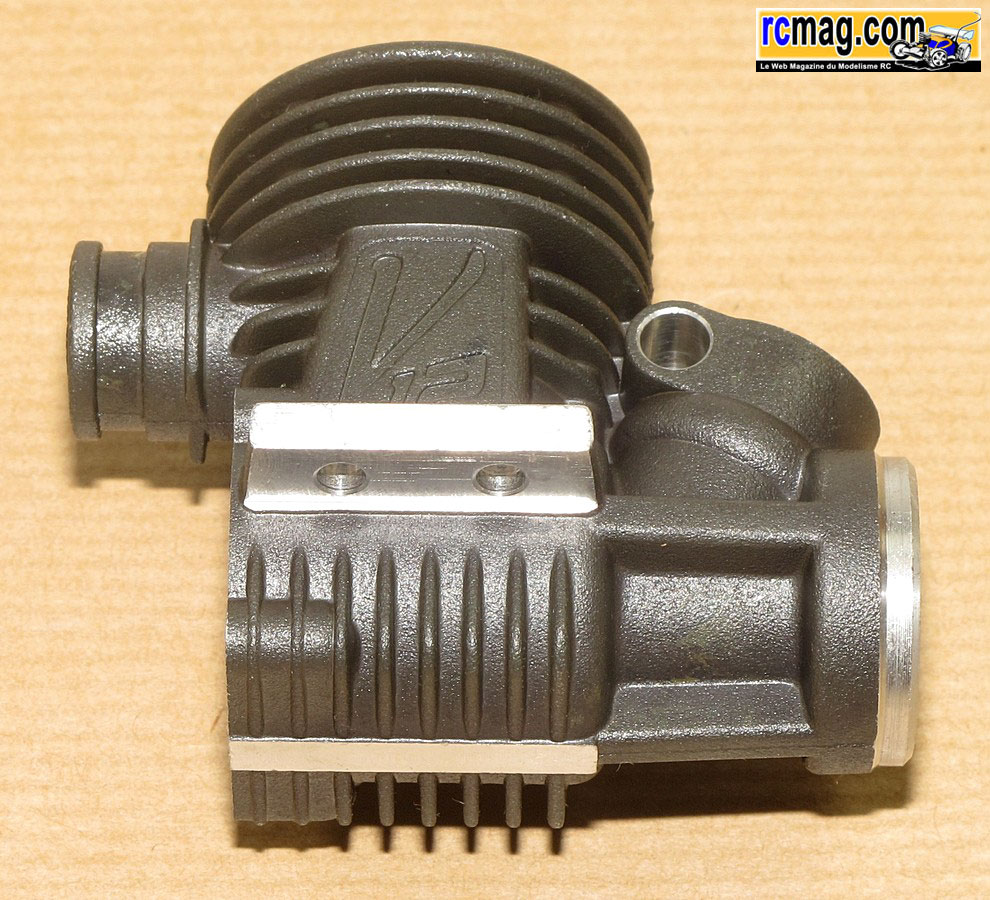

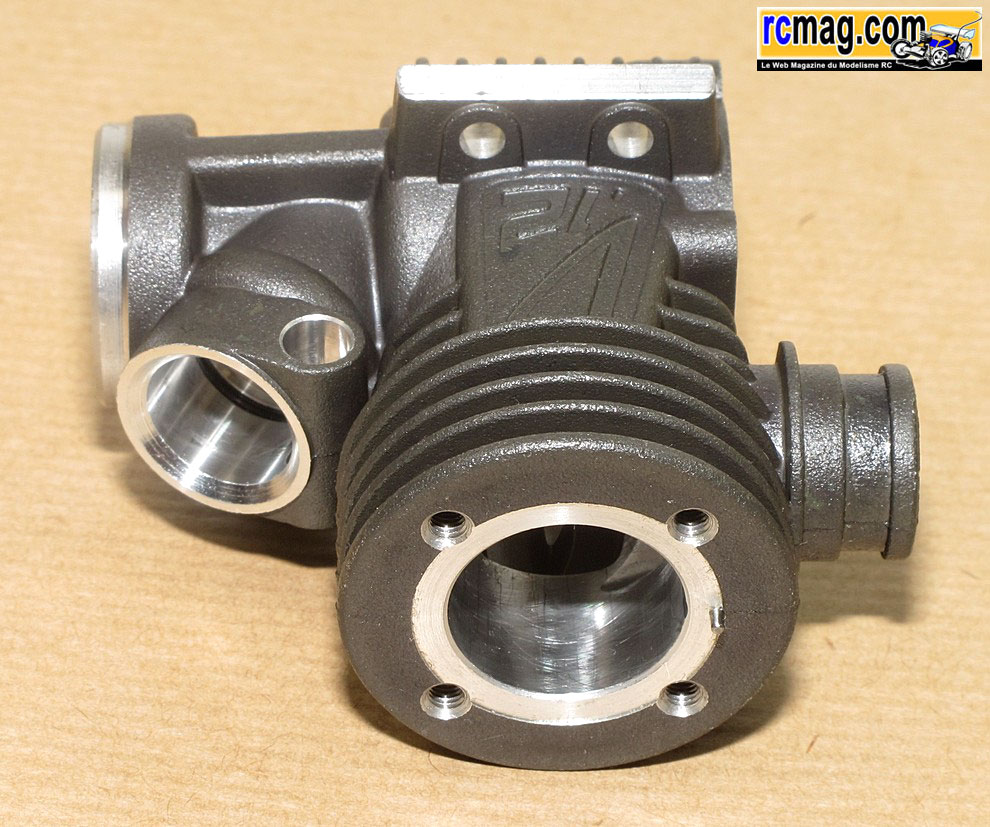

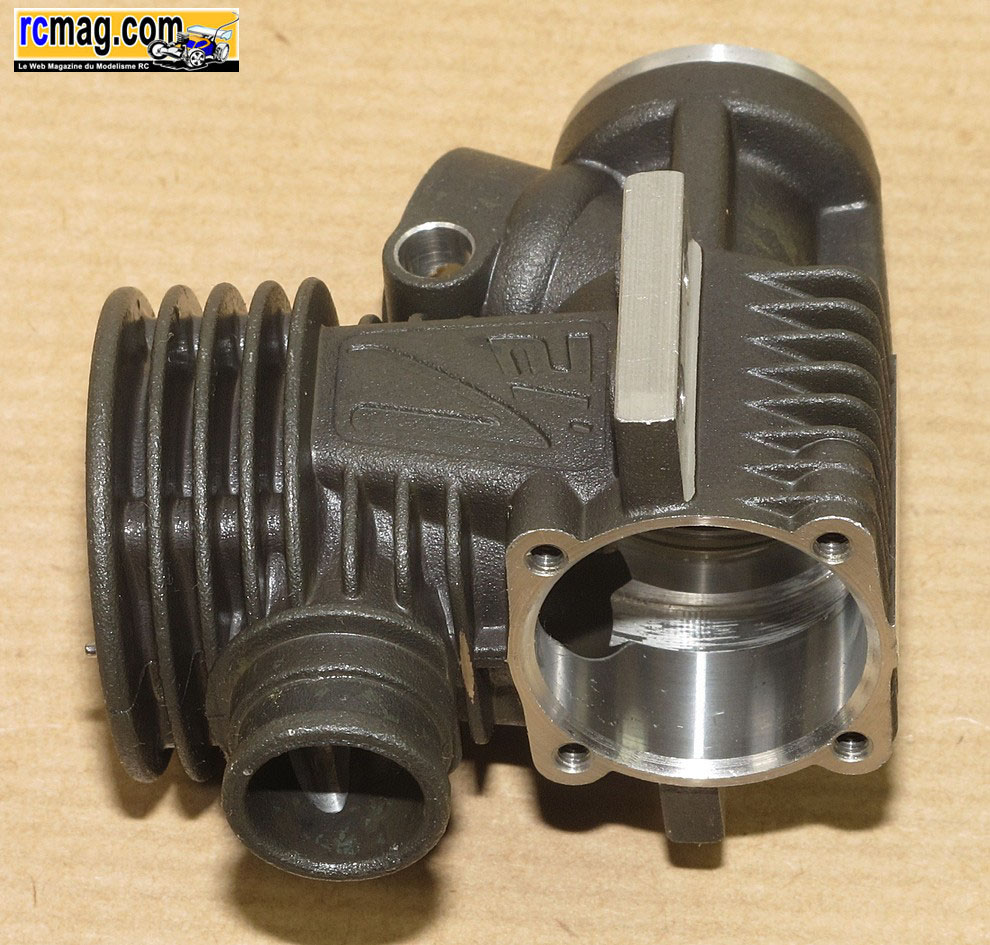

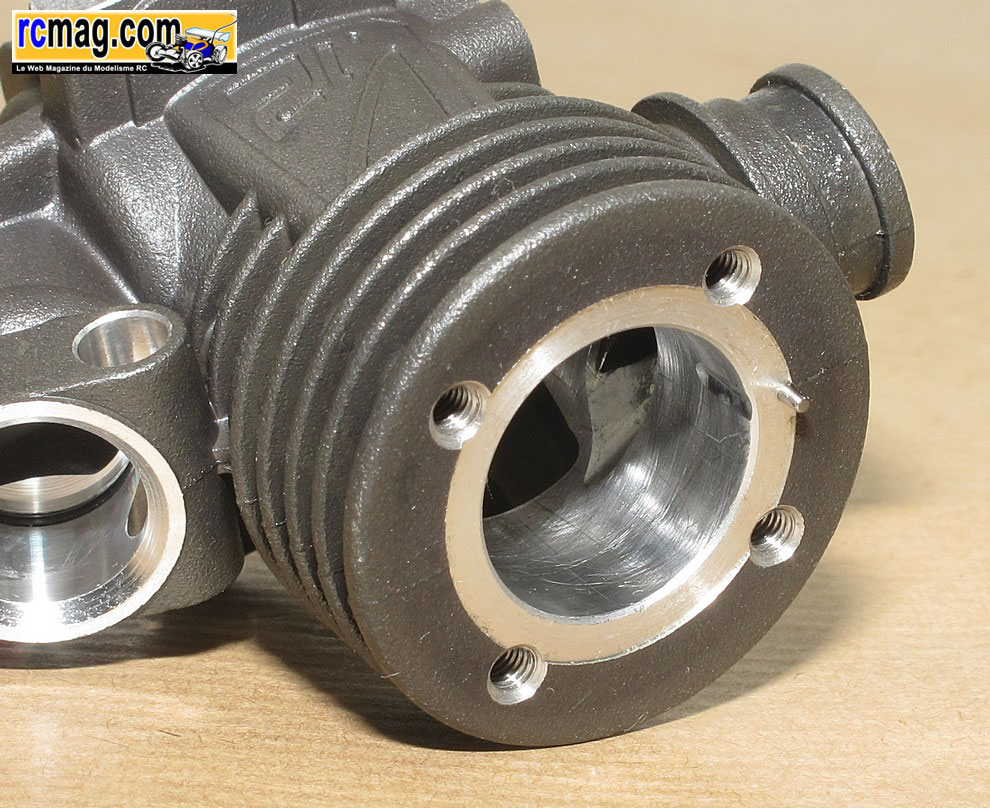

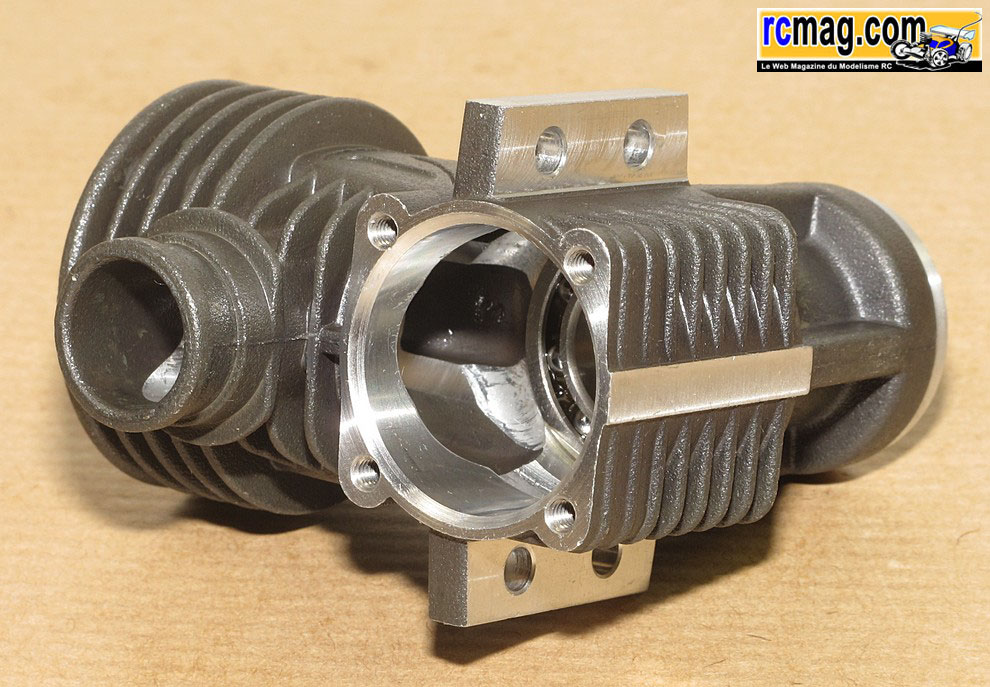

Sur les photos vous pouvez voir le travail sur le carter au niveau des transferts et de l'échappement.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 21.07.2011, 22:21:59 Sujet du message:

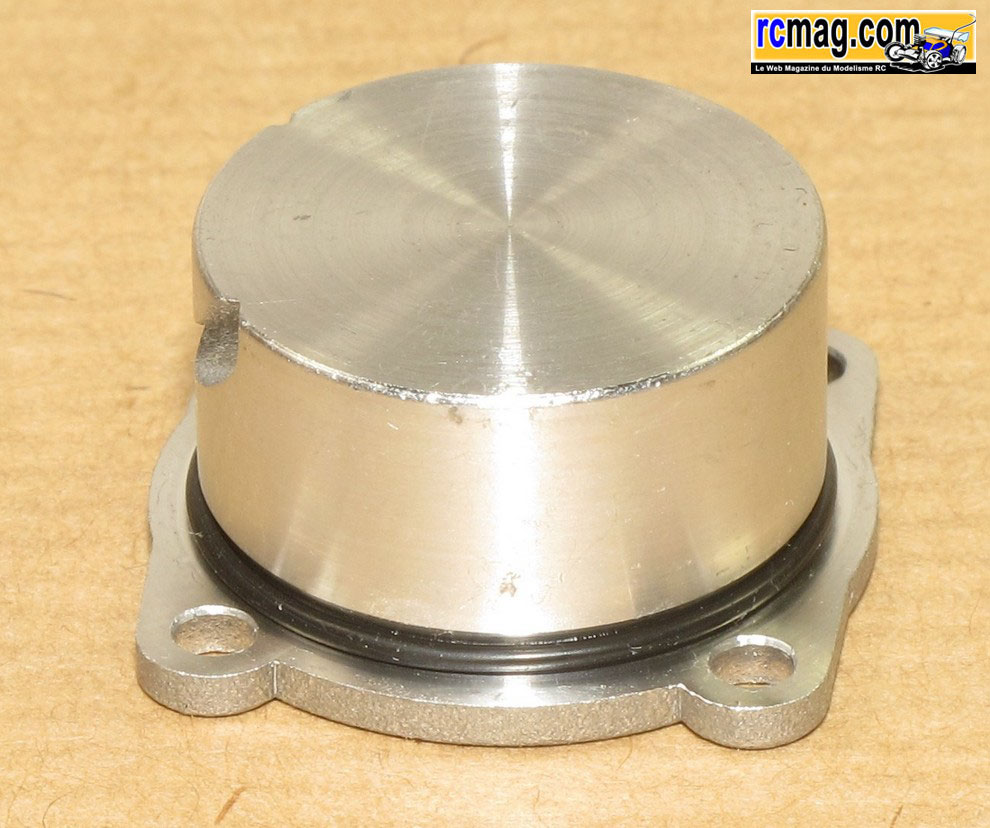

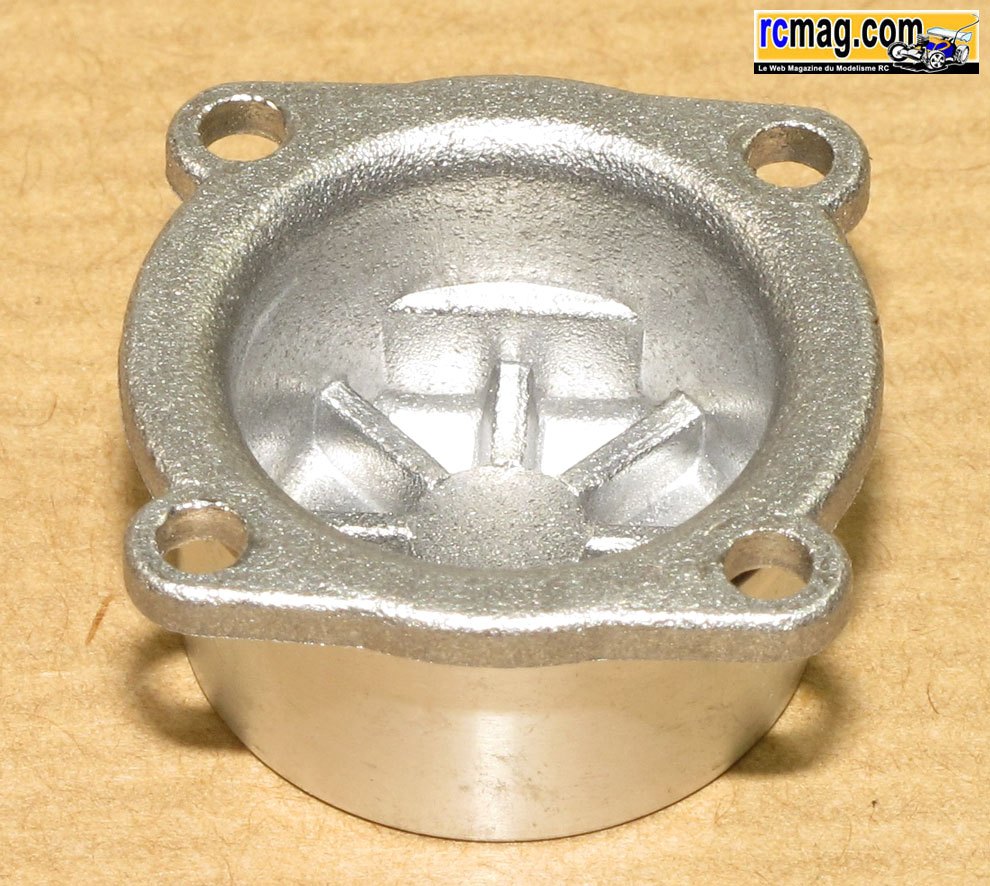

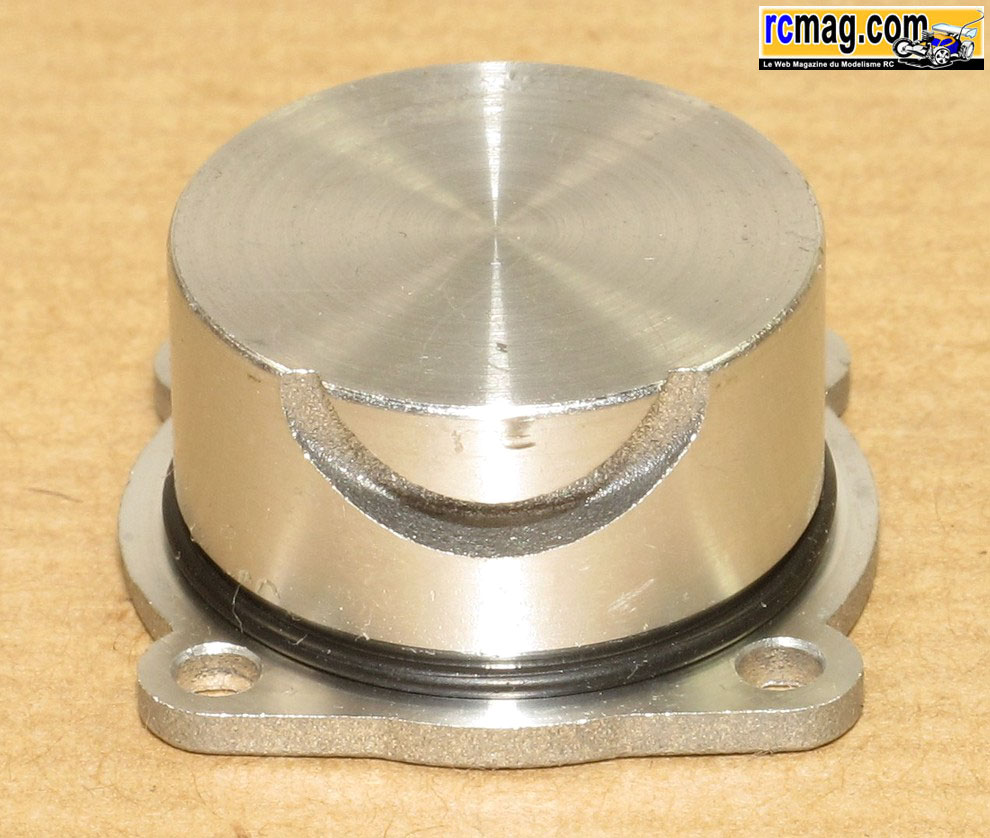

Le bouchon avec une saignée pour permettre le passage du piston au point mort bas.
Le bouchon est fixé au carter par 4 vis 2,5x7 et son étanchéité est assurée par un joint torique.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 23.07.2011, 14:14:09 Sujet du message:

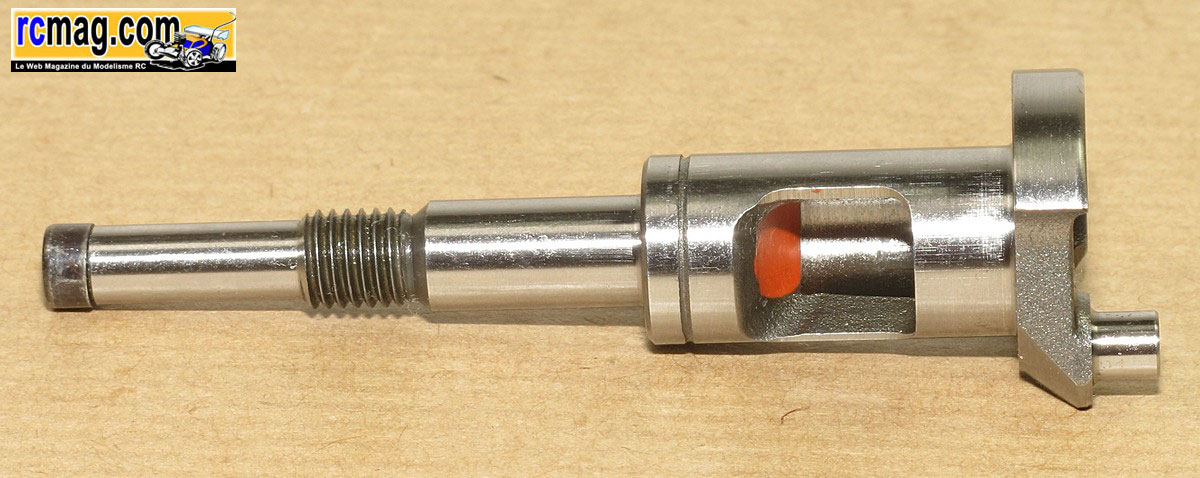

Le vilebrequin de diamètre 11,5mm qui est très retravaillé, la passage des gaz est rectifié avec une forme conique et de la pate rouge.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 24.07.2011, 23:08:47 Sujet du message:

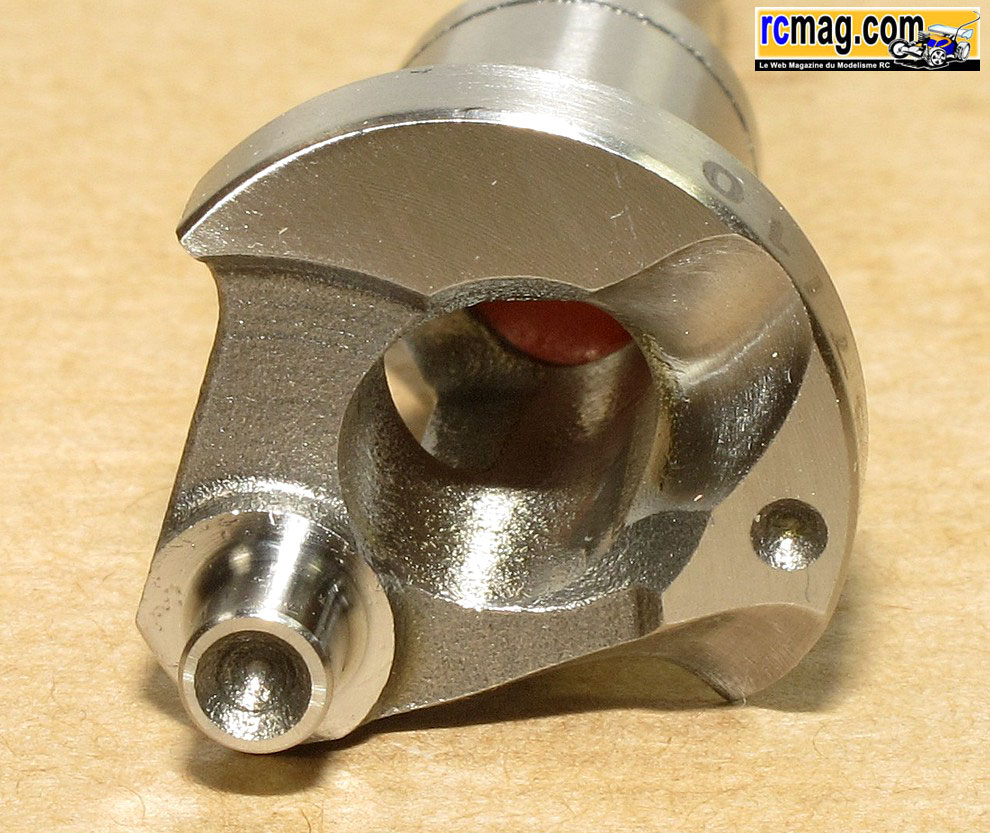

Le plateau avec sa virgule turbo.
_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 25.07.2011, 21:29:52 Sujet du message:

_________________
rcmag.com pour le forum, les photos et vidéos
https://www.facebook.com/RCmag
https://www.rcmag.fr/reviews/retro/retro.htm
https://www.youtube.com/@RcmagRcnews

Tractoricou · Posté le: 21.09.2011, 08:54:09 Sujet du message:

La bielle est assez classique, on retrouve bien sure 2 bagues en bronze avec des trous de lubrification, sur la tête de bielle on remarque une petite saignée qui améliore l'alimentation en huile du maneton. Sur le piston de type usiné et on peut voir 2 segments d'huile qui améliorent sa lubrification et son etanchéité.
